SMT贴片机飞达正确的使用方法？

正确的使用方法

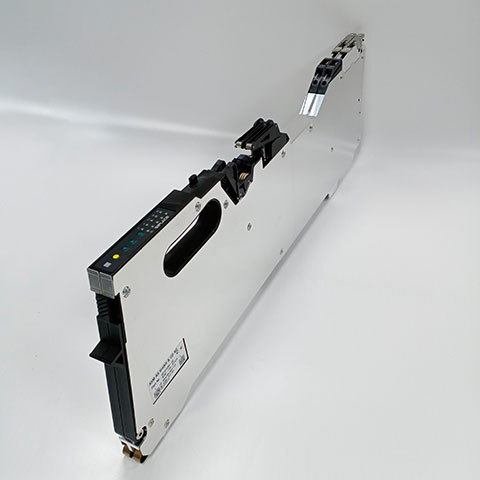

作为现代化高科技设备，主要应用于电子产品加工中的电子元器件安装环节。当前行业内主流的SMT贴片机均为全自动化设备，且贴片加工的器件正朝着更精细、更快速、更高集成度的方向发展。贴片机不仅显著提升了行业整体产能，更为电子智能制造行业的发展提供了稳定可靠的品质保障。在贴片机的工作过程中，要将精细化的元器件精准安装到PCB线路板上，需借助一种精密且能持续供应电子元器件的辅助工具叫飞达（又称喂料器）。它的作用是将元器件输送至固定位置，再由贴片机吸嘴移动吸取并贴装到PCB线路板的指定位置。由此可见，飞达在贴片机工作中至关重要，那么如何正确操作使用才能确保其长期稳定可靠呢？

一、带式喂料器的选用

1、带式喂料器通常分为8mm2P、8mm4P、8mm4E、12mm、16mm、24mm、32mm等型号，其中（P）代表纸带，（E）代表胶带。

2、操作时需根据料带的实际宽度和间距选用适配的喂料器。一般情况下，8mm2P可替代8mm4P，8mm4P可替代8mm4E，但需注意8mm2P不可替代8mm4E。

二、带式喂料器的安装

1、打开飞达料带上的压料盖与卷带导轨。

2、将物料卷盘放置在飞达卷轮架上。

3、把物料的上卷带和传输卷带穿过料带导轨槽和主机架后，从料带头端揭开上盖卷带直至吸着物料的位置，再将传输卷带放入导轨的插槽中。

4、待链轮夹住传输卷带的移动槽后，拉下料带导轨，在料带导轨平贴于传输卷带的状态下，最终调节并确认传输卷带是否被链轮正常夹住。

5、将分离后的上盖卷带扁平地挂在齿轮与成型齿轮之间以便排除。

6、使用旋臂将卷带推动至拾取点位置。

三、飞达传输间距的修改

1、8mm的带式喂料器有2P、4P两种间距，需各自使用专用喂料器。

2、12mm带式喂料器可根据部件类型调节为4mm、8mm、12mm的间距。

3、16mm带式喂料器可变换使用4mm、8mm、12mm、16mm的传输间距。

4、24mm带式喂料器可设定为4mm、8mm、12mm、16mm、20mm的间距。

5、用一字螺丝刀松开原先的固定位置，握住手把将其移动到该物料所需的间距（需与4、8、12、16、20中的数值一致），再拧紧固定螺丝。

四、喂料器与喂料器底座的安装及拆离

1、安装喂料器与底座前，先用毛刷清扫底座上残留的散料及其他异物。

2、喂料器底座的每个插槽都有其固有的序号，需根据技术员提供的站位表，将喂料器插入对应序号的插槽中。

3、推动喂料器，使其前方下部的定位销与垂直板相接，推进时用力需适当。

4、向前推动手把将喂料器固定在底座上，并检查喂料器是否牢固固定。

5、若要从底座上拆离喂料器，首先需确认设备处于停止状态。确认后，向后拉把手解除固定，再握住把柄向后移动喂料器直至拆离。

五、保养与检查事项

1、检查飞达上所有螺丝是否松动。

2、对经常传动的部位添加相应的润滑油。

3、清扫链轮部位的杂质。

4、对Shuttle部位进行消磁处理。

5、检查LED灯的发光状态。

六、注意事项

1、禁止将存放在有磁力产生的场所。

2、避免喂料器之间及喂料器与其他物体发生碰撞。

3、拆装喂料器时，不可多个同时拆装或叠放。

4、务必保持飞达的清洁，以预防故障发生，减少因飞达故障导致的生产延误。

5、拆装飞达时需轻拿轻放，以减少元器件的损伤。
